Beschreibung

Die Zahnradentgratmaschine - ZEM 300
zum Anfasen und Entgraten von Stirnverzahnungen, Rädern und Wellen

Die Vorteile im Überblick:
- vertikale Werkstückspindel
- Anfasen, Entgraten und Glätten
- gleichzeitige Bearbeitung von 2 Verzahnungen
- Trockenbearbeitung
- Wiederholgenaue Verstellung der Werkzeuge
- einfacher integrierter Pick-up Schwenkarm -oder Linearlader
- Kranhakenmaschine


Arbeitsbereich

Umlaufdurchmesser: 300 mm
Bearbeitungsdurchmesser: 300 mm
Werkstücklänge: 450 mm
Hauptspindel

Spindelflansch: Zylindrisch D=120 mm
Spindellagerung D vorne: 100 mm
Drehzahl max: 1500 U/min
AC-Synchronmotor: 50 Nm
Spannzylinder: pneumatisch
Spannkraft (5 bar): 10 kN
Arbeitsachse Schwenkarm Abkantwerkzeug

Vorschubkraft: 3 kN
Kugelgewindetrieb: 25x5
Wegmeßsystem: mechanische Digitalanzeige 0,05 mm
Arbeitsachse Schwenkarm Entgratwerkzeug

Vorschubkraft: 3 kN
Kugelgewindetrieb: 25x5
Wegmeßsystem: mechanische Digitalanzeige 0,05 mm

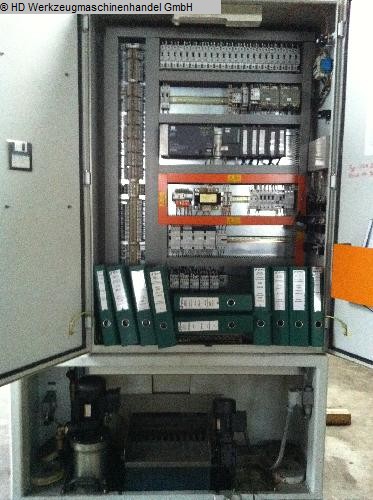

Elektrische Ausrüstung

Betriebsspannung: 400 V
Frequenz: 50 Hz
Steuerspannung - Wechselstrom: 230 V
Anschlußleistung: 10 kVA
Pneumatische Anlage

Druckluft: 6 bar (min. 5 bar), ungeölt, kontinuierlich
Druckluftverbrauch: 0,3 m³/h
Kühlschmiermittelanlage

Öl / Emulsion: 120 l
Maße und Gewichte

Grundfläche (L x B x H): 1.300 x 1.450 x 2.250 mm
Flächenbedarf: 6 m²
Gewicht der Anlage: 1,8 t
