Beschreibung

Ausgleichwellen

1.1 Beschreibung der Grundmaschine
Konzept
- Waagerechtes Endenbearbeitungszentrum zur gleichzeitigen beidseitigen Endenbearbeitung von wellenförmigen Teilen
- Ablängen, zentrieren, bohren, querbohren, anschaften, nutenfräsen u.a.
- Werkstücklängen bis ca.500mm

Maschinengrundkörper und Schlitten
- Maschinenständer in Kompaktbauweise
- Zwei Drei-Achsmodule mit x-, y und z-Achse, Antriebe über AC-Servomotoren und Kugelrollspindeln, Linearführungen Größe 45

Hydraulikaggregat
- An der Rückseite der Maschine montiert
- Dadurch sehr gute Zugänglichkeit

Zentralschmierung
- Führungen
- Kugelspindeln ( Lagerungen und Muttern )

Werkzeugträgersystem
- Rechte Maschinenseite: 6-fach-Kronenrevolver
- Linke Maschinenseite: fest eingebaute Motorspindel

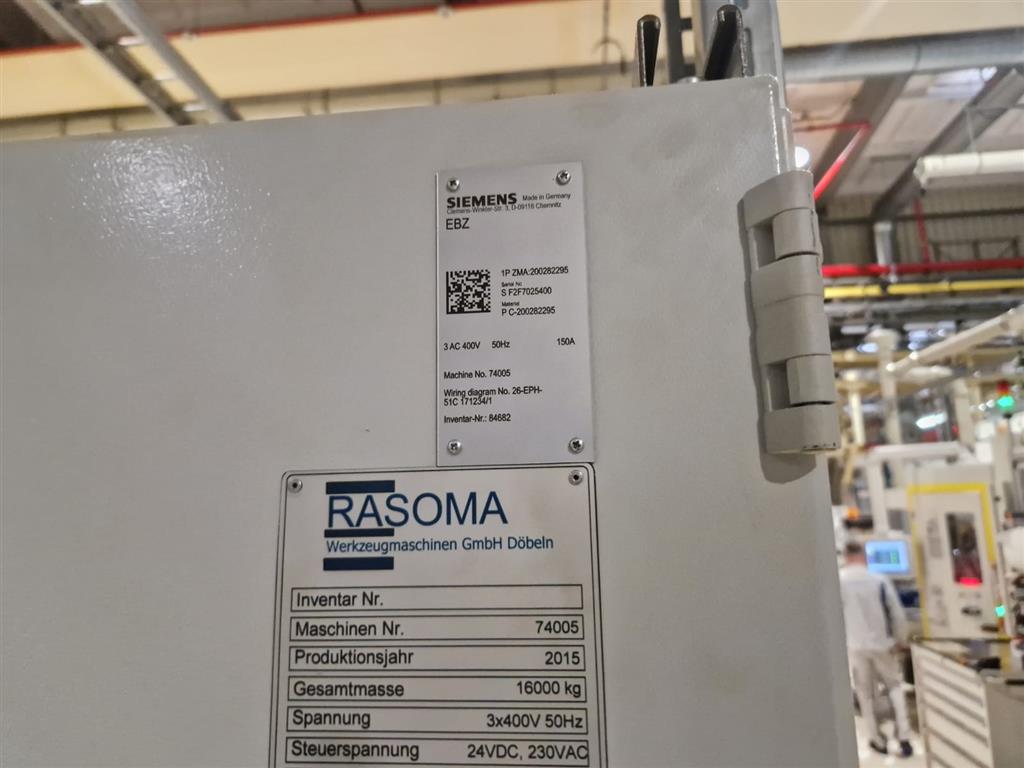

Elektroschaltschrank
- Ausgeführt nach VDE 0113 und EN 60204 Teil 1
- 400 V / 50 Hz

Maschinenverkleidung / Arbeitsraum
- Maschine ist voll gekapselt
- sehr gute Zugänglichkeit zu Kronenrevolver, Motorspindel und Spannvorrichtung
- Arbeitsraumbeleuchtung

Maschinenlackierung
- Strukturlack, seiden glänzend
- Maschinenverkleidung lichtgrau RAL 7035
- Arbeitsraumtüren und Verkleidungsrahmen blau RAL 5002

Werkzeugträgersystem, rechte Maschinenseite
- 2 x 6-fach-Kronenrevolver, Fabrikat Hellmerich
- Werkzeugaufnahme HSK63
- Drehmoment max. 110 Nm
- Leistung max. 20 kW
- Nmax=8.600 U/min
- Werkzeugwechsel 0,75 Sek.
- Span-zu Spanzeit 1,5 Sek.

Motorspindel, linke Maschinenseite
- Werkzeugaufnahme HSK63
- Drehmoment max. 150 Nm
- Leistung max. 20 kW
- Nmax=5.000 U/min
